產品詳情

內螺紋閘閥產品簡述：
內螺紋閘閥采用硅溶膠精密鑄造，結構緊湊、造型美觀；螺紋閘閥具有流體阻力小，啟、閉所需力矩較小，形體結構比較簡單，制造工藝性較好等優點，且可以使用在介質雙向流動的管路上，全開時，密封面受工作介質的沖蝕比小。

內螺紋閘閥產品用途：
內螺紋閘閥是通過閥桿的相對運動，帶動閘板沿著與管道軸線相垂直的方向移動，從而達到閥門的開啟和關閉。螺紋閘閥采用硅溶膠精密鑄造成型，不銹鋼閥體、閥蓋。適用于水、油品、蒸汽、氣體及一般性腐蝕性液體。

不銹鋼絲口閘閥Z15W產品概述:

絲扣閘閥的啟閉件是閘板，閘板的運動方向與流體方向相垂直，閘閥只能作全開和全關 , 不能作調節和節流。

不銹鋼絲口閘閥Z15W性能規范 specifications

公稱壓力 Nominal pressure	PN	1.6,2.5,4.0,6.5	Mpa
強度試驗壓力 Strength testing pressure	PT	2.4,3.8,6.0,9.6	Mpa
低壓氣密封試驗壓力 Seat testing pressure（low pressure）	0.6		Mpa
高壓氣密封試驗壓力 Seat testing pressure（high pressure	1.8,2.8,4.4,7.1		Mpa
適用介質 Applicable medium	Z15W-(16-64)C 水、油、氣WATER,oil，Gas	Z15W-(16-64)P 硝酸類 Nitric acid	Z15W-(16-64)R醋酸類 Acetic acid
適用溫度Applicable temperature	（-40~180℃）

不銹鋼絲口閘閥Z15W主要零件材料 Materials of main parts

零件名稱 Description of parts	Z15W-(16-64)C	Z15W-(16-64)P	Z15W-(16-64)R
閥體 Body	WCB	CF8	CF8M
閘板Disc	WCB	CF8	CF8M
閥桿 Stem	304	304	316
密封圈Sealring	ss304,ss316
填料 Packing	聚四氟乙烯 Polyterafluoroethylene（PTFE)

不銹鋼絲口閘閥Z15W主要外形尺寸 Main outer size

DN	G	L	H	D
15	1/2″	55	90	70
20	3/4″	60	98	70
25	1″	69	108	70
32	1?″	76	128	80
40	1?″	80	152	100
50	2″	92	166	100

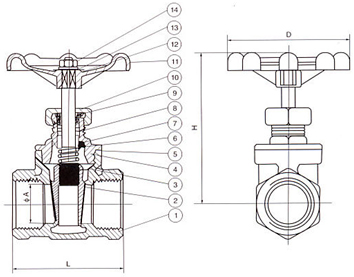

不銹鋼絲口閘閥Z15W結構圖:

不銹鋼絲口閘閥Z15W結構圖
