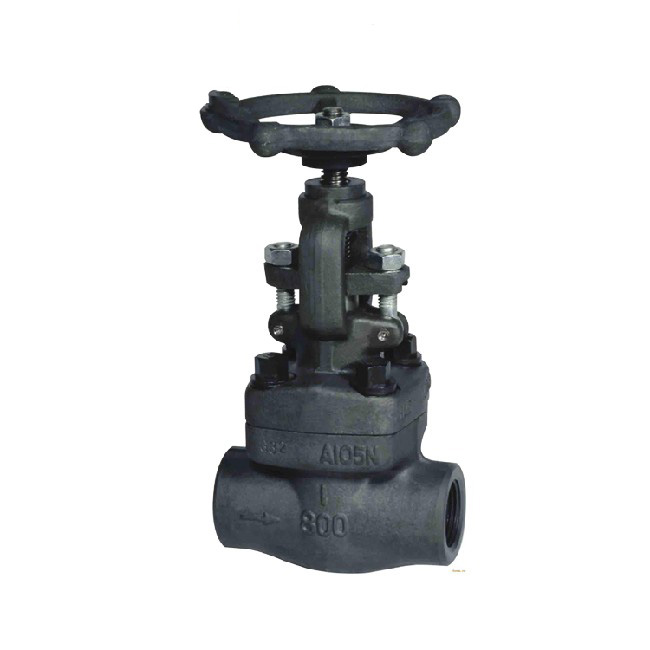

鍛鋼承插焊截止閥產品概述:
鍛鋼承插焊截止閥J61H、J61Y適用于 Class150 ～ 2500 、工作溫度 -29～425℃（碳鋼）或 -29～500℃（不銹鋼）的小口徑管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質。鍛鋼閘閥流體阻力小，適用的壓力、溫度范圍大，介質流動方向不受限制，密封性能良好。
900-2500Lb鍛鋼承插焊截止閥主要尺寸及重量
規 格 | S | L | T | W | H (開) ≈ | 重量（?） ≈ | ||||||
英制 | 公制 | JNSI | JIS | 900～1500 Lb | 2500 Lb | A N S I | ISO、BS | J I S | 900～1500 Lb | 2500 Lb | ||
NPI牙型60 | RC牙型55 | PT牙型55 | ||||||||||
1/2 | 15 | 21.8 | 22.2 | 140 | 186 | 1/2 | 125 | 321 | 11.5 | 12.3 | ||
3/4 | 20 | 27.1 | 27.7 | 140 | 186 | 3/4 | 125 | 321 | 10.8 | 11.6 | ||
1 | 25 | 33.8 | 34.5 | 140 | 186 | 1 | 160 | 321 | 10.5 | 10.8 | ||
1 1/4 | 32 | 42.6 | 43.2 | 178 | 232 | 1 1/4 | 160 | 380 | 21.0 | 26.0 | ||
1 1/2 | 40 | 48.7 | 49.1 | 178 | 232 | 1 1/2 | 180 | 414 | 19.6 | 26.4 | ||
2 | 50 | 61.1 | 61.1 | 216 | 279 | 2 | 200 | 502 | 40.4 | 43.8 | ||
900-2500Lb鍛鋼承插焊截止閥標準材質明細表
序 號 | 零件名稱 | CS to ASTM | AS to ASTM | SS to ASTM | ||
Type A105N | Type A182 F22 | Type A182 F304 | Type A182 F316(L) | |||
1 | 閥 體 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
2 | 閥 瓣 | A276 420 | A276 304 | A276 304(L) | A276 316(L) | |
3 | 閥 桿 | A182 F6a | A182 F304 | A182 F304(L) | A182 F316(L) | |
4 | 密封座 | A105 | A182 F304 | A182 F304(L) | A182 F316(L) | |
5 | 密封環 | 316 | A182 F304 | A182 F304(L) | F316(L) | |
6 | 閥蓋 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
7 | 圓柱銷 | A276 420 | A182F304 | |||
8 | 墊圈 | A105N | A182 F22 | A182 F304(L) | A182 F316(L) | |
9 | 提升螺母 | A194 2H | A194 4 | A194 8 | A194 8M | |
10 | 填料 | 柔性石墨+304絲 | 316夾PTFE | |||
11 | 填料壓套 | A276 420 | A182 F304 | |||
12 | 填料壓板 | A105 | A182 F304 | |||
13 | 活節螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | |
14 | 螺 母 | A194 2H | A194 4 | A194 8 | A194 8M | |
15 | 閥桿螺母 | A276 420 | ||||
16 | 手輪 | A197 | ||||
17 | 銘 牌 | SS | ||||
適 用 介 質 | 水、蒸汽、油品等 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||
適 用 溫 度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | |||

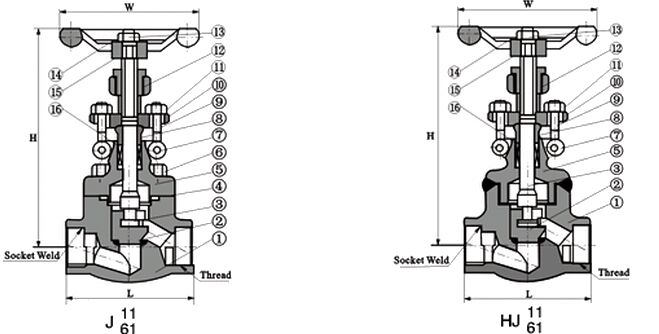

鍛鋼承插焊截止閥結構圖:
訂貨流程：
1、客戶采購清單傳真到0577-8868 8270或來電咨詢0577-8588 8060/8061/8062/8063或發郵箱rtv@zjrtfm.com
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）.
3、具體商定：交貨期、特殊要求等事宜.
訂貨須知：
1、 客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a．結構長度；
b．連接形式；
c．公稱直徑；
d．產品使用介質及溫度、壓力范圍；
e．試驗、檢驗標準及其他要求。
2、 本廠可根據客戶特定要求配置各類驅動裝置。
3、 如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、 期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點。并預付合同總額的30％貨款，供方即備料
